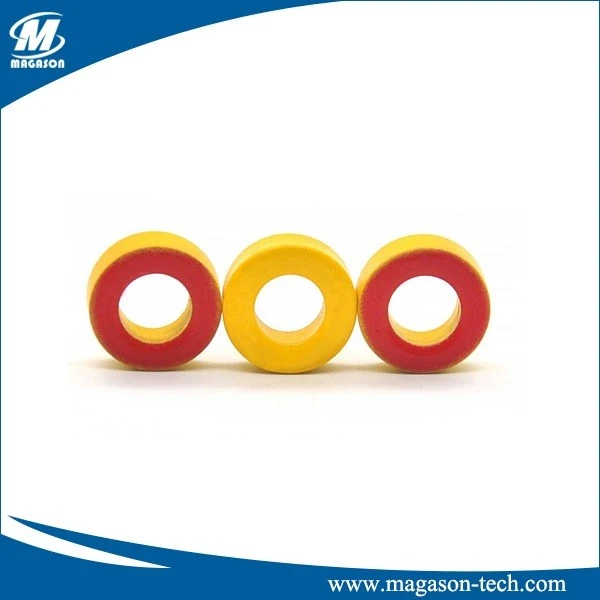

هسته پودری مغناطیسی مقرون به صرفه ترین هسته پودری است. این یک جایگزین طراحی مقرون به صرفه برای هسته های MPP، High Flux یا Sendust ارائه می دهد. اتلاف هسته بیشتر آن در بین تمام مواد پودری را می توان با استفاده از هسته های بزرگتر جبران کرد. در بسیاری از کاربردها، جایی که افزایش فضا و دمای بالاتر در هسته های پودر آهن در مقایسه با صرفه جویی در هزینه ها ناچیز است، هسته های پودر آهن بهترین راه حل را ارائه می دهند. هسته های پودر مغناطیسی در 2 کلاس موجود هستند: آهن کربونیل و آهن احیا شده با هیدروژن. آهن کربونیل تلفات هسته کمتری دارد و Q بالا برای کاربردهای RF نشان می دهد.
هسته های پودر مغناطیسی با نفوذپذیری از 1 تا 100 در دسترس هستند. هسته های پودر آهن در کاربردهای فرکانس پایین ایده آل هستند. از آنجایی که هیسترزیس و تلفات هسته جریان گردابی آنها بیشتر است، دمای عملیاتی باید به زیر 125 درجه سانتیگراد محدود شود.
شناسایی محصول:
خیرKT 50 - 52 B
a b c d
الف: هسته های حلقوی
ب: اندازه هسته (اینچ)
ج: مواد
د: قد
| شماره مخلوط مواد | نفوذپذیری مرجع (μe) | (+PPm/درجه) دما Coef. پرم |
نفوذپذیری با بایاس DC HDC{0}} Oersteds@10kHz | کد رنگ | |
| %μ0 | μ موثر | ||||
| -1 | 20 | 280 | / | / | آبی/فیروزه ای |
| -2 | 10 | 100 | 100 | 10 | قرمز/خاکستری |
| -2/93 | 10 | 100 | 100 | 10 | خاکستری/قرمز |
| -3 | 35 | 370 | / | / | خاکستری/فیروزه ای |
| -6 | 8.5 | 35 | / | / | زرد/فیروزه ای |
| -7 | 9.0 | 30 | / | / | سفید/فیروزه ای |
| -8 | 35 | 300 | 91 | 32 | زرد/قرمز |
| ... | ... | ||||
ویژگی های منحصر به فرد:
- کمترین هزینه ها
- مناسب برای کاربرد فرکانس پایین (<10OKhz).
- حداکثر چگالی شار بالا: 15، 000 گاوس.
- تحمل اندوکتانس ± 10٪.
برنامه های کاربردی:
- سلف ذخیره انرژی
- چوک های خروجی DC فرکانس پایین.
- حالت دیفرانسیل 60 هرتز EMI Line Chokes.
- کاهنده نور خفه کننده.
- چوک های تصحیح ضریب قدرت.
- القاگرهای تشدید کننده
- Pulse and Fly-back Transformers.
- فیلترهای نویز درون خطی قادر به مقاومت در برابر جریان AC بزرگ بدون اشباع.
