چگونه می توان سلف نوع DIP مناسب را برای منبع تغذیه سوئیچینگ انتخاب کرد؟

سلام! من به عنوان تأمین کننده سلف های نوع DIP ، اغلب در مورد نحوه انتخاب سلف نوع DIP مناسب برای منبع تغذیه سوئیچینگ سؤال می شود. این یک تصمیم مهم است که می تواند به میزان قابل توجهی بر عملکرد و کارآیی منبع تغذیه شما تأثیر بگذارد. بنابراین ، بیایید به درستی شیرجه بزنیم و عوامل کلیدی مورد نیاز خود را در نظر بگیریم.

درک سلف های نوع DIP

اول از همه ، بیایید سریعاً از چه سلف های نوع DIP استفاده کنیم. این سلف ها برای نصب از طریق سوراخ روی تابلوهای مدار چاپی (PCB) طراحی شده اند. آنها در شکل ها و اندازه های مختلفی قرار می گیرند و هر نوع ویژگی های منحصر به فرد خود را دارد. برخی از انواع مشترک شاملسلف هسته طبلباسلف سیم پیچ طبلوتسلف پابشر

عوامل اصلی در انتخاب

ارزش القایی

مقدار القاء یکی از مهمترین عوامل است. این تعیین می کند که سلف چقدر می تواند در میدان مغناطیسی خود ذخیره کند. در منبع تغذیه سوئیچینگ ، مقدار القاء بر روی موج ولتاژ خروجی و راندمان تأثیر می گذارد. مقدار القایی بالاتر به طور کلی منجر به ولتاژ موج دار پایین تر می شود اما همچنین می تواند اندازه و هزینه سلف را افزایش دهد. شما باید یک مقدار القایی را انتخاب کنید که الزامات طراحی منبع تغذیه خاص شما را برآورده کند.

رتبه فعلی

رتبه فعلی سلف یکی دیگر از عوامل مهم است. این نشان می دهد حداکثر مقدار جریان سلف بدون گرمای بیش از حد یا اشباع می تواند از آن استفاده کند. اگر جریان بیش از مقدار امتیاز باشد ، سلف ممکن است القاء خود را از دست بدهد و منجر به افزایش ولتاژ موج دار و کاهش کارایی شود. حتماً یک سلف را با رتبه فعلی انتخاب کنید که بالاتر از حداکثر جریان منبع تغذیه شما باشد.

مقاومت DC (DCR)

مقاومت DC سلف بر از دست دادن قدرت در سلف تأثیر می گذارد. DCR پایین تر به این معنی است که قدرت کمتری به عنوان گرما از بین می رود و در نتیجه راندمان بالاتری ایجاد می شود. با این حال ، سلف هایی با DCR پایین تر اغلب بزرگتر و گران تر هستند. شما باید بر اساس نیازهای منبع تغذیه خود تعادل بین DCR و اندازه/هزینه پیدا کنید.

جریان اشباع

جریان اشباع جریان است که در آن القاء سلف به میزان قابل توجهی کاهش می یابد. هنگامی که سلف اشباع می شود ، دیگر نمی تواند انرژی را به طور مؤثر ذخیره کند ، که می تواند باعث ایجاد مشکلات در منبع تغذیه شود. انتخاب یک سلف با جریان اشباع که بالاتر از حداکثر جریان منبع تغذیه شما باشد ، مهم است.

پاسخ فراوانی

پاسخ فرکانس سلف نیز مهم است. در منبع تغذیه سوئیچینگ ، سلف باید در فرکانس سوئیچینگ کارآمد باشد. سلف های مختلف پاسخ فرکانس متفاوتی دارند ، بنابراین شما باید یک سلف را انتخاب کنید که برای فرکانس سوئیچینگ منبع تغذیه شما مناسب باشد.

با توجه به برنامه

کاربرد منبع تغذیه سوئیچینگ نیز در انتخاب سلف نقش دارد. به عنوان مثال ، اگر از منبع تغذیه در یک محیط درجه حرارت بالا استفاده می شود ، باید یک سلف را انتخاب کنید که بتواند در برابر درجه حرارت بالا مقاومت کند. به همین ترتیب ، اگر فضا محدود باشد ، ممکن است شما نیاز به انتخاب یک سلف کوچکتر داشته باشید ، حتی اگر این به معنای قربانی کردن برخی از عملکردها باشد.

انواع سلف های نوع DIP و مناسب بودن آنها

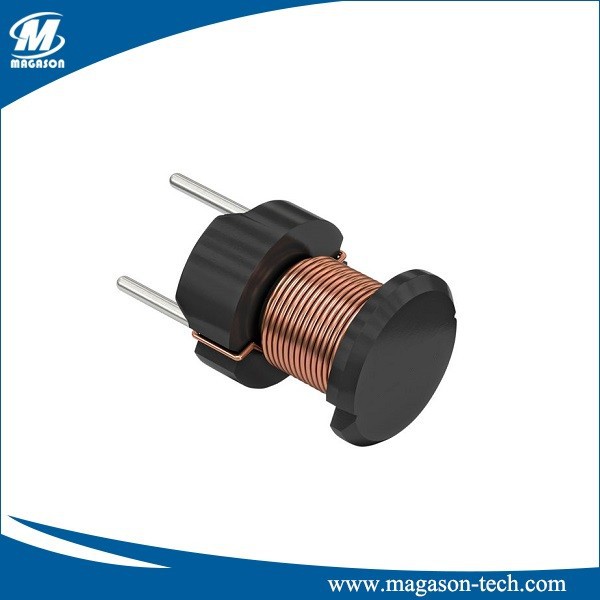

سلف هسته طبل

سلف های هسته طبل به دلیل مقادیر زیاد القاء و مقاومت در برابر DC شناخته شده اند. آنها برای برنامه هایی که در آن ذخیره انرژی بالا و از دست دادن انرژی کم مورد نیاز است ، مناسب هستند. آنها اغلب در منبع تغذیه سوئیچینگ متوسط و زیاد استفاده می شوند.

سلف سیم پیچ طبل

سلف های طبل طبل جمع و جور تر هستند و بین اندازه ، هزینه و عملکرد تعادل خوبی دارند. آنها برای طیف گسترده ای از برنامه های منبع تغذیه سوئیچینگ ، به ویژه مواردی که فضای محدود دارند ، مناسب هستند.

سلف پا

سلف های DIP برای کنترل جریان های بالا طراحی شده اند. آنها معمولاً در منبع تغذیه ای که نیاز به تحویل انرژی بالا دارند ، مانند منبع تغذیه سرور و منبع تغذیه صنعتی استفاده می شود.

تست و اعتبار سنجی

هنگامی که چند سلف بالقوه را انتخاب کردید ، مهم است که آنها را در طراحی منبع تغذیه خود آزمایش کنید. شما می توانید موج ولتاژ خروجی ، کارآیی و افزایش دما را اندازه گیری کنید تا اطمینان حاصل شود که سلف نیازهای شما را برآورده می کند. در صورت لزوم ، ممکن است لازم باشد برخی از تنظیمات را در طراحی خود انجام دهید یا یک سلف متفاوت را انتخاب کنید.

پایان

انتخاب سلف نوع DIP مناسب برای منبع تغذیه سوئیچینگ کار آسانی نیست ، اما با در نظر گرفتن عوامل ذکر شده در بالا ، می توانید تصمیم آگاهانه بگیرید. به یاد داشته باشید که مقدار القایی ، رتبه فعلی ، مقاومت DC ، جریان اشباع ، پاسخ فرکانس و کاربرد خاص منبع تغذیه خود را در نظر بگیرید.

اگر هنوز مطمئن نیستید که کدام سلف نوع DIP برای منبع تغذیه سوئیچینگ مناسب است ، دریغ نکنید که به ما دسترسی پیدا کنید. ما تیمی از متخصصان داریم که می توانند به شما در یافتن سلف کامل برای نیازهای خود کمک کنند. چه در حال کار بر روی یک پروژه کوچک مقیاس یا یک برنامه صنعتی مقیاس بزرگ باشید ، ما شما را تحت پوشش قرار داده ایم. امروز برای شروع روند تهیه و طراحی منبع تغذیه خود به سطح بعدی با ما تماس بگیرید.

منابع

• الکترونیک خاطرنشان می کند: "راهنمای انتخاب سلف برای تعویض منبع تغذیه".
• گزارش برنامه تگزاس Instrument ، "مبانی سلف برق".
• "سوئیچینگ دفترچه راهنمای طراحی منبع تغذیه" ، در نیمه هادی.
